ASME B16.11 Dosbarth Croesau Threaded Forged 2000

Disgrifiad o'r Cynnyrch

Mae croes wedi'i edafu yn ffitiad pibell a ddefnyddir i gysylltu pibellau sydd â phedwar cysylltiad sy'n caniatáu i bibellau ganghennu neu uno hylifau i wahanol gyfeiriadau.

Maint:

Modelau cyffredin yw 1/8"-4" DN6-DN100. Yn ogystal, gellir addasu'r maint yn ôl yr angen, ond fel arfer yn dilyn safonau rhyngwladol, gan gynnwys diamedr pibell a manylebau edau.

Lefel pwysau:

Mae ymwrthedd pwysau ffitiadau croes threaded yn dibynnu ar y deunydd a'r broses weithgynhyrchu, ac maent fel arfer ar gael mewn gwahanol lefelau pwysau i ddiwallu anghenion peirianneg amrywiol.

Dull cysylltu:

Fel arfer mae gan ffitiadau croes edafedd gysylltiadau mewnol neu allanol wedi'u edafu, sydd wedi'u cynllunio i'w gwneud yn hawdd eu gosod a'u tynnu.

Gwrthiant pwysau:

Gall gosodiadau peipiau croesau wedi'u threaded wrthsefyll rhywfaint o bwysau, ac mae eu gwrthiant pwysau fel arfer yn dibynnu ar y deunydd a'r broses weithgynhyrchu.

Gwrthsefyll cyrydiad:

Mae'r ffitiadau pibell hyn fel arfer yn cael eu gwneud o ddur di-staen, dur carbon, copr, alwminiwm a deunyddiau eraill, a all wrthsefyll cyrydiad ac sy'n addas ar gyfer gwahanol amgylcheddau gwaith.

Gellir ei ddefnyddio gydag amrywiaeth o hylifau: Gellir defnyddio ffitiadau croes edafedd i gludo gwahanol fathau o hylifau megis hylifau, nwyon a stêm.

Manteision

1. Hawdd i'w osod:

Mae'r dull cysylltu edafedd yn gwneud gosod a thynnu'n gymharol syml.

2.Cysylltiadau aml-gyfeiriadol:

Mae ffitiadau croes edau yn caniatáu i bibellau gael eu cysylltu i gyfeiriadau lluosog, gan ganiatáu ar gyfer canghennu ac uno hylifau.

3.Addas ar gyfer gwahanol ddeunyddiau:

Gellir dewis ffitiadau pibell croesau edafedd o wahanol ddeunyddiau yn ôl yr angen i addasu i wahanol gyfryngau ac amgylcheddau gwaith.

4.Corrosion Resistance

Yn dibynnu ar ddewis deunydd, gall ffitiadau croes threaded gael ymwrthedd cyrydiad da.

Anfanteision

Gwrthiant llif 1.Large

O'i gymharu â rhai dulliau cysylltu pibellau eraill, gall cysylltiadau edafedd gyflwyno ymwrthedd llif hylif penodol.

Llif 2.Cyfyngedig

Oherwydd cyfyngiadau dylunio, efallai y bydd gan ffitiadau croes edau gapasiti llif llai ac nid ydynt yn addas ar gyfer cymwysiadau llif uchel.

3. Agored i niwed

Gall ffitiadau edafedd gael eu difrodi os cânt eu gosod yn amhriodol neu eu gor-dynhau.

Mae ffitiadau croes edafedd yn perfformio'n dda mewn tasgau ymuno pibellau cyffredinol ac maent yn gallu bodloni anghenion llawer o gymwysiadau diwydiannol a sifil. Maent yn darparu ffordd gyfleus i ganghennu a chyfuno pibellau ac maent yn addas ar gyfer amrywiaeth o fathau o hylif.

Meysydd cais:

System bibellau diwydiannol

Cludo olew a nwy

System HVAC

Peirianneg gemegol

system cyflenwi dŵr yfed

Gweithfeydd prosesu bwyd

Pysgodfeydd a dyframaethu

offer meddygol

Yn gyffredinol, mae ffitiadau croes edafedd yn gysylltwyr pibell amlbwrpas sy'n addas ar gyfer llawer o wahanol gymwysiadau, ond mae angen ystyried gofynion ac amodau peirianneg penodol wrth eu dewis a'u defnyddio.

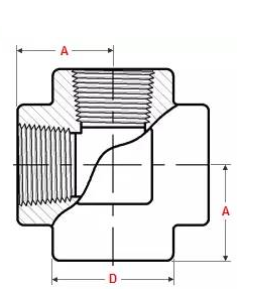

Cyfeirnod Data
